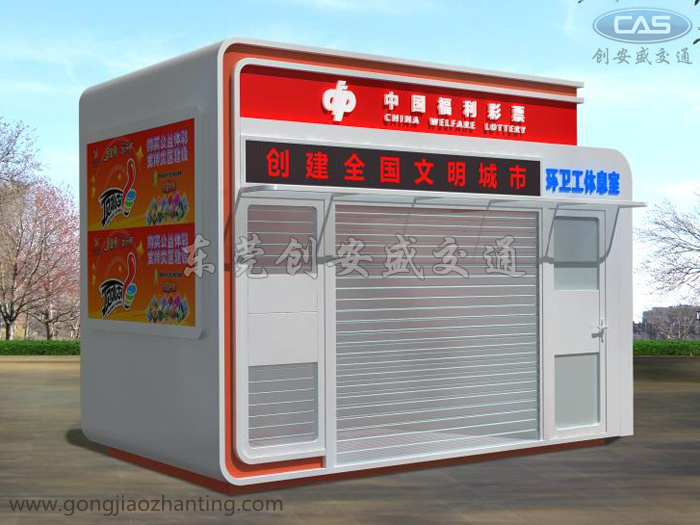

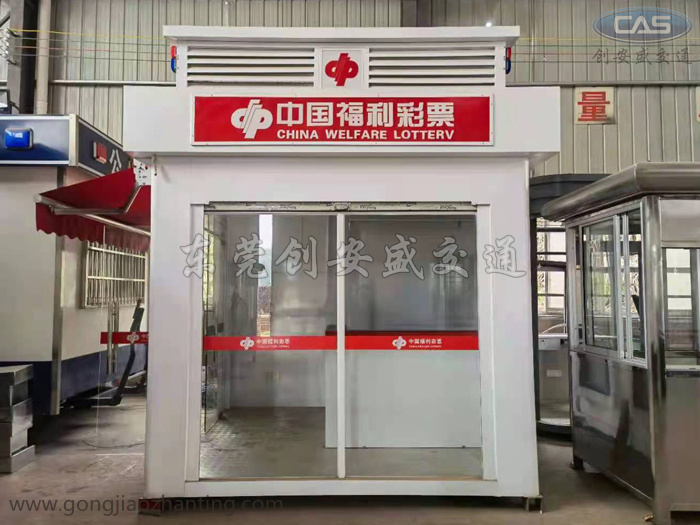

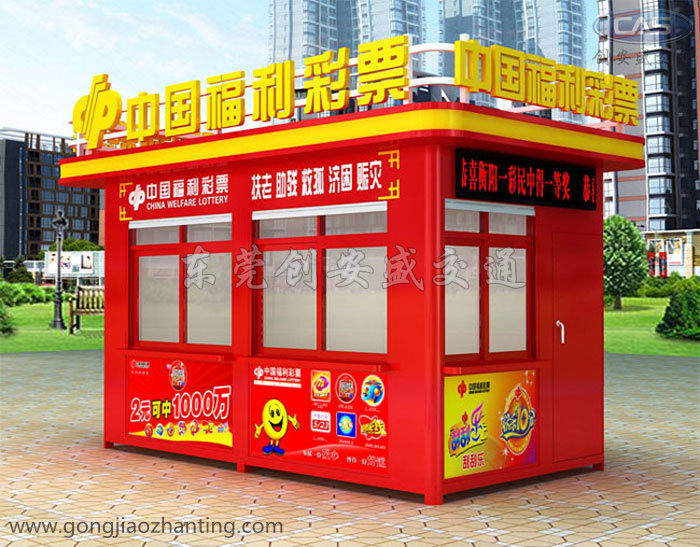

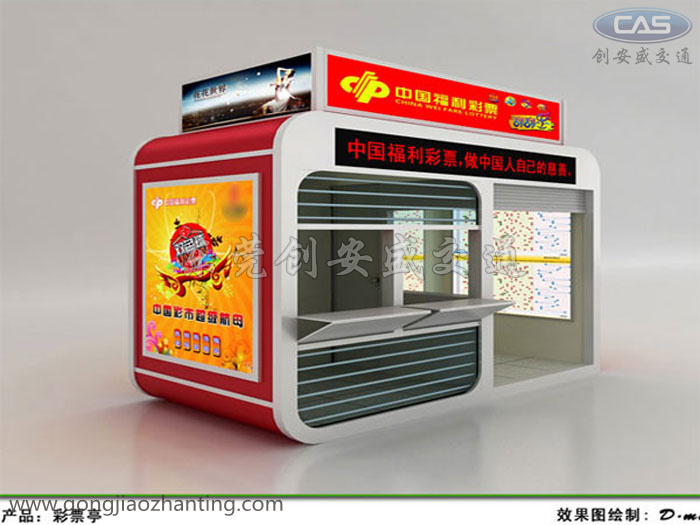

中國福利彩票戶外亭設計制作說明

一、工程簡況

工程名稱：中國福利彩票戶外亭建設

建設地址：步行街，繁華街道。

二、設計依據：

本項目按照甲方所提供的相關資料進行設計

三、設計及施工規范：

《門式鋼架輕型房屋鋼結構技術規程》（CECS102:2001)

《鋼結構設技規范》（GB50017-2003)

《鋼結構工程施工及驗收規范》（GBJ50205-2001)

《冷彎薄壁型鋼結構技術規范》（GB50018-2002)

《建設結構焊接規程》（JGJ81-2002)

《鋼結構高強度螺栓連接的設計、施工及驗收規程》（JGJ82-91)

《建筑結構荷載規范》（GB50009-2001)

《建筑抗震設計規范》（GB50011-2010)

特別提示：本站所有圖片(效果圖、實物圖)僅用于產品款式選樣參考定做使用，不作案列參考。

四、結構設計概況：

1、亭面荷載：

恒面荷載標準值：0.6KN/M2

風荷載標準值：0.35KN/M2

雪荷載標準值：0.35KN/M2

2、設計軟件采用：3D3S鋼結構設計軟件。

五、主體形式：

1、本項目主體結構為鋼結構，面板采用1.3mm鍍鋅鋼板，門采用1.5mm鍍鋅鋼板，活動窗為彩鋼，玻璃采用5mm鋼化單層玻璃。

2、地板采用Q23550*50鍍鋅鋼管為骨架，面板為高密度擠壓型2.0mm鍍鋅防滑鋼板。

特別提示：本站所有圖片(效果圖、實物圖)僅用于產品款式選樣參考定做使用，不作案列參考。

六、外飾效果：

1、兩面活動窗上方增加42寸液晶電視，顯示器表面安裝有5mm鋼化透明玻璃。

2、票亭四周上方均安裝有LED滾動顯示頻。

3、頂部設計安裝黑體白字的燈光效果字體，均采用優質亞克力板材制作。

七、本結構所采用材料要求：

1、主鋼梁：

主梁采用Q235100*150*4方鋼，質量符合《GB700-88》規定的Q235的要求，并保證抗拉強度、伸長率、屈服點、碳、硫、磷的極限含量。

2、框架鋼梁：

質量符合《GB700-88》規定的Q235的要求，并保證抗拉強度、伸長率、屈服點、碳、硫、磷的極限含量。

3、面板：

采用1.3mm鍍鋅鋼板，并采用金屬氟碳漆防腐處理。

4、焊條：

手工焊絲：Q235鋼材用B43XX型焊條，其性能符合《GB5117-85》的規定。自動或半自動焊絲：中國福利彩票戶外亭采用《GBJ1300-77》規定的焊絲和相應的焊劑。
